電源防雷器CH -20KA

【產品名稱】單相交流電源防雷（過壓）保護器 CH -20KA

應用范圍

交流低壓電源系統的第二、三級（B、C、D級）防護，在LPZ0到LPZ2區的電源配電系統（配電柜）中使用，可以防止后面電氣設備受到雷擊和操作過電壓的損壞。

該系列產品可用于三相和單相各種制式的供電系統，具體的選型方法見后面的選用說明表。

主要特點

選用性能優良、質量可靠的壓敏電阻制造，產品沖擊通流容量大，響應速度快（響應時間＜20nS），殘壓低，漏電?。╇娏鳎?/span>25μA），無交流續流現象。

標準模數化設計，插拔式結構，可方便地固定在35mm標準導軌上，導線采用壓接方式連接，安裝更換方便快捷（更換插拔式模塊無須停電）。

具有較強的環境適應性（IP等級：IP20；阻燃級別：94V—0級；溫度適應范圍：-40℃---+70℃）。

具有熱熔斷和大電流熔斷雙重保護。模塊失效時，能自動脫離使用線路，并給出明顯指示（顯示窗由綠變紅），使用中無需專門檢測。模塊既可以單個使用，又可以多個并用，組成不同的保護單元，以達到縱橫向整體防護效果。

安裝說明

用35mm金屬導軌固定，安裝在防雷分區界面上、配電柜中或被保護設備電源輸入端口之前，并聯連接到線路中。（三相TN-C或IT系統、TN-S或TT系統以及單相電源系統的接線方法如下圖所示。相線、中線以及接地線盡量短（最好≤0.5m，否則，應采用凱爾文接法）；防雷器與被保護設備的接地應符合等電位連接要求。

當電源線路上的沒有主保險或主保險容量太大時，須在其前面串聯高分?jǐn)嗄芰Φ娜劢z或空氣開關作為后備保險。

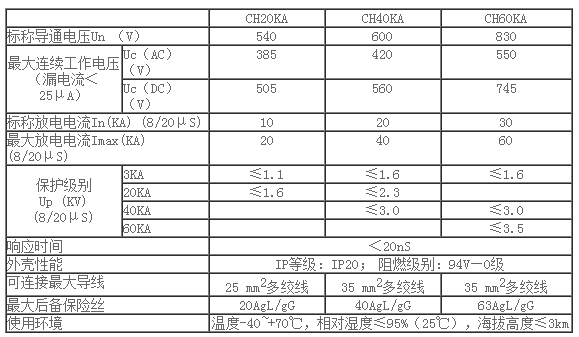

技術參數
